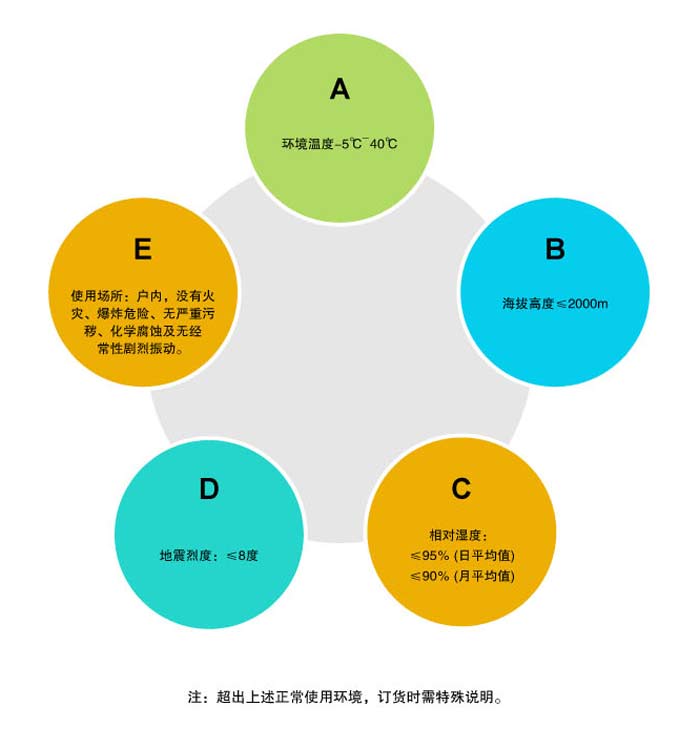

Environmental Condictions

使用環境

Main Technical Parameters

主要技術參數

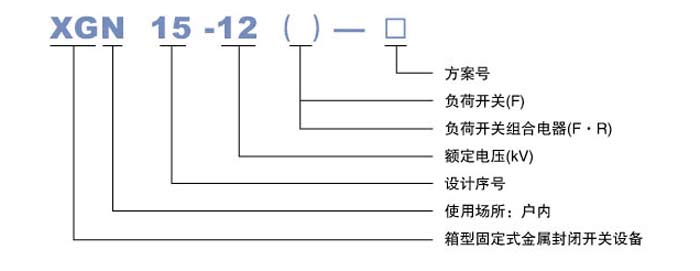

Model Description

產品型號說明

Characteristics of the product structure

產品結構特點

1、基本結構 / THE BASIC STRUCTURE

a   柜內主開關采用ABB公司Ô­裝SFG型SF6負荷開關或國產的FLN36、FLN38型SF6負荷開關及FL（R）

    N36、FL（R）N38型負荷開關熔斷器組合電器，亦可配裝ISM、VD4/S、HD4/S等斷路器。

b  柜體采用敷鋁鋅板或鋼板折彎組裝而成，體積小、重量輕、操作簡便、省力、使用安全、維護方便。

c   隔室

    本開關柜分為母線室，負荷開關、電纜室，操作機構、聯鎖機構和低壓控制室。

d  母線室

    母線室布置在柜的上部。在母線室中主母線連接在一起，貫穿整排開關柜。

e   負荷開關

    開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫（SF6）氣體。

f   電纜室

    負荷開關柜下部是電纜室，主要用于電纜連接，能連接單芯或三芯電纜，同時還可以安裝避雷器、電

    流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置，電纜室底板配密封蓋和

    帶支撐架的大小相宜的電纜夾。電纜室底板可以拆下，方便電纜安裝。

g   操動機構、聯鎖機構和低壓控制室

    帶聯鎖的低壓室同時起到控制盤的作用，低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝

    置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同

    時低壓室空間還可供裝設控制回路、計量?jī)x表和保護繼電器。

2、基本組件 / THE BASIC COMPONENTS

a  FLN36型負荷開關

    FLN36開關為引進國外技術并按照國內電力系統要求而研制開發生產的。負荷開關有三個狀態：

    合閘、分閘、接地。負荷開關動、靜觸頭均置于加強結構的壓鑄環氧樹脂外殼中，以SF6氣體為

    絕緣及滅弧介質，氣壓是0.04Mpa（表壓），每個負荷開關都是終身密封和免維護的，氣壓表可

    另外選配。

    負荷開關在環網柜內典型的安裝方式是電纜室和母線室之間置一鋼隔板，水平安裝。這種安裝方

    式將母線室與電纜室間相隔離以符合運行維護的安全要求。

    假若內部發生燃弧，在負荷開關外殼后部有一個結構薄弱點，它將被沖開，隨后柜上面的泄弧活

    門沖開并將過壓氣流導向柜外。

    負荷開關有兩種操作機構：

    單彈簧操動機構（K型）和雙彈簧操動機構（A型），電動機構可以加在以上兩種型號的操作機

構中以實現遠程電動控制。

●可選組件：

●電動操作：              ●輔助開關：                     ●分勵脫扣線圈（A型機構用）      ●三遙通信接口

AC  220V  110V            合閘位置  2常開-2常閉               AC  220V  110V                    ●故障指示器

DC  220V  110V            分閘位置  2常開-2常閉               DC  220V  110V

DC  48V    24V            接地位置  2常開-2常閉               DC  48V    24V

b  SFG型負荷開關

    SFG型負荷開關有三個狀態：合閘、分閘、接地

    負荷開關使用SF6作滅弧和絕緣介質，開關外殼安設兩個熱塑性材料的窗口以便觀察開關的

    狀態。每個負荷開關都是終身密封和免維護的（30年）。負荷開關內SF6氣壓是0.04Mpa（表

    壓）。SFG開關內包含有顯示電壓的電容式分壓器。

    負荷開關的機械壽命是5000次合——分      1000次合——接地

    開關和操動機構安置在可拆卸的上部單元里。

    負荷開關有兩種操作機構：

    單彈簧操動機構（K型）和雙彈簧操動機構（A型），電動機構可以加在以上兩種型號的操作機

    構中以實現遠程電動控制。

c  中央聯鎖裝置

    開關柜中使用了新型的中央聯鎖裝置，該種裝置可避免誤操動，可適合多種聯鎖方式。裝置可

以加裝掛鎖也可安裝鑰匙鎖。

d  位置顯示和操動指示

     位置指示可使用不同顏色的標簽。

e  手動操作手柄

     使用專用型手動操動手柄以避免誤操作。

     ●可選組件：

     ●電動操作：                        ●輔助開關：                      ●分勵脫扣線圈（配UES-A3操動機構）

AC  220V  110V                       合閘位置  2常開-2常閉                AC  220V  110V

DC  220V  110V                       分閘位置  2常開-2常閉                DC  220V  110V

DC  48V    24V                        接地位置  2常開-2常閉                DC  48V    24V

●機械跳閘按鈕配UES-A3操動機構     ●熔斷器燒斷輔助開關              ●三遙通信接口

Installation and Commissioning

安裝與調試

開關設備應該安裝在干燥、整潔、空氣流通的配電室內。安裝時要求配電室內開關柜的基礎框架及地坪已竣工驗收，且配電室內的門窗裝修及室內照明通風工程應基本完成。

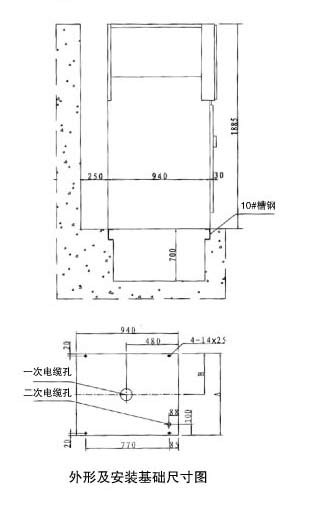

a  開關柜的基礎尺寸及安裝尺寸。（見表和右圖）

b  開關柜安裝時應根據系統圖核實排列位置，逐一固

    定，接好母線和進出線及主接地線。開關柜在垂直和

    水平兩方向的安裝不平度，要求不大于2mm。

Use and Maintenance

使用與維護

a   開關柜在投入運行前，詳細檢查主回路及接地回路接線的可靠性；手動操作接地開關及負荷開

     關，應操動靈活、無異常和卡滯現象；檢查主電路和控制回路絕緣電阻、“五防”聯鎖是否符合

     規定要求；檢查開關柜內部有無異物及各部件的安裝螺釘是否有松動現象。

 b  送電停電操作順序按面板上的操作規程進行操作，否則將會損壞操作機構部件。

Transport and Storage

運輸與存放

a   開關柜可以采用吊運或鏟運。

b   開關柜（即使是帶外包裝）不宜長期露天儲存。較長時期儲存的開關柜，應儲放在干燥、通風的戶內倉庫，開關柜的外包裝有效期一般不超過1年。

Ordering Information

訂貨須知

a  用戶訂貨時應注明產品型號、名稱、數量

b  開關柜的排列圖，一、二次線路圖，主電器元件的型號及參數

c 如客戶有其它要求時請?jiān)谟嗀洉r(shí)提出

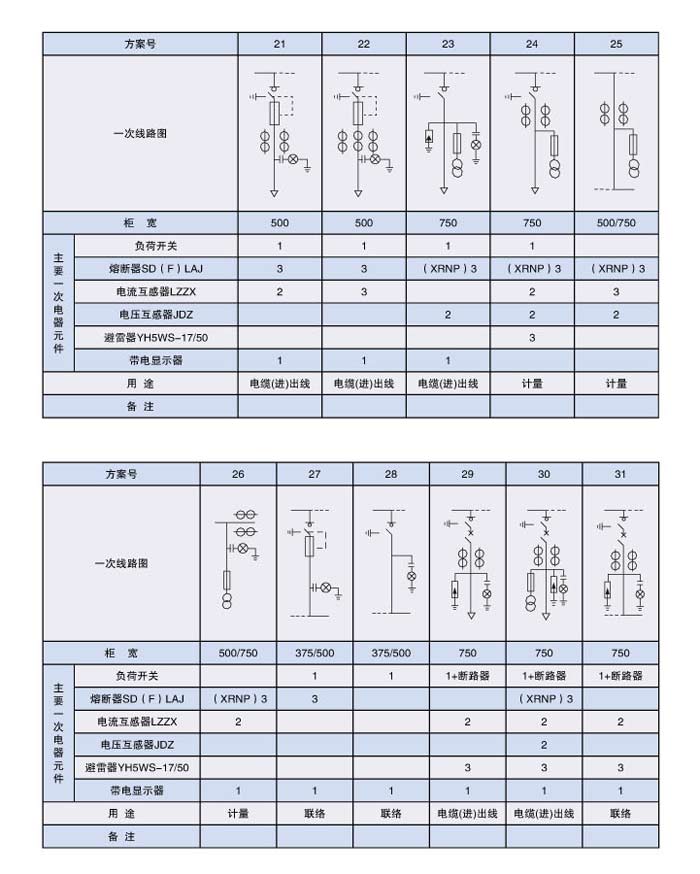

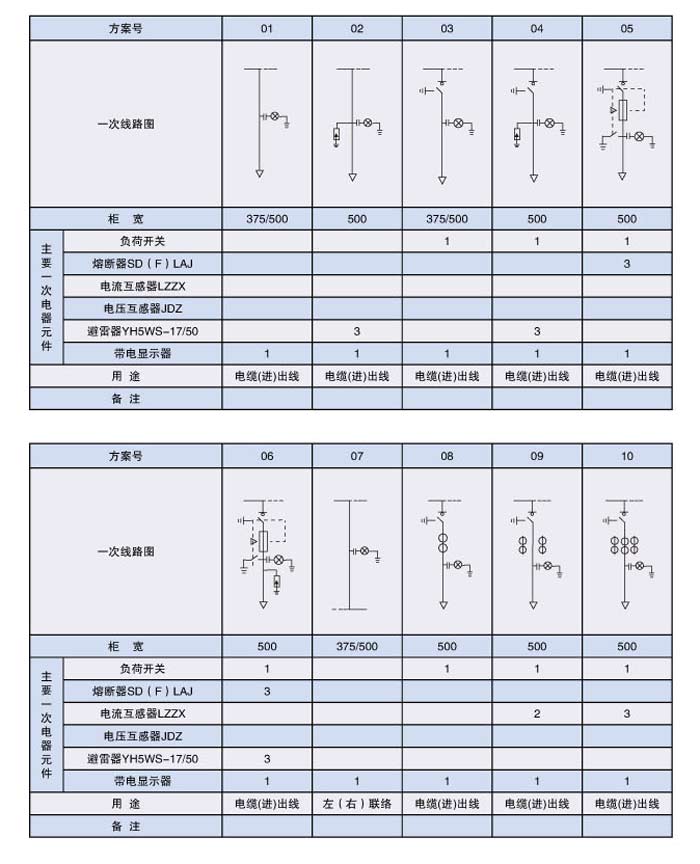

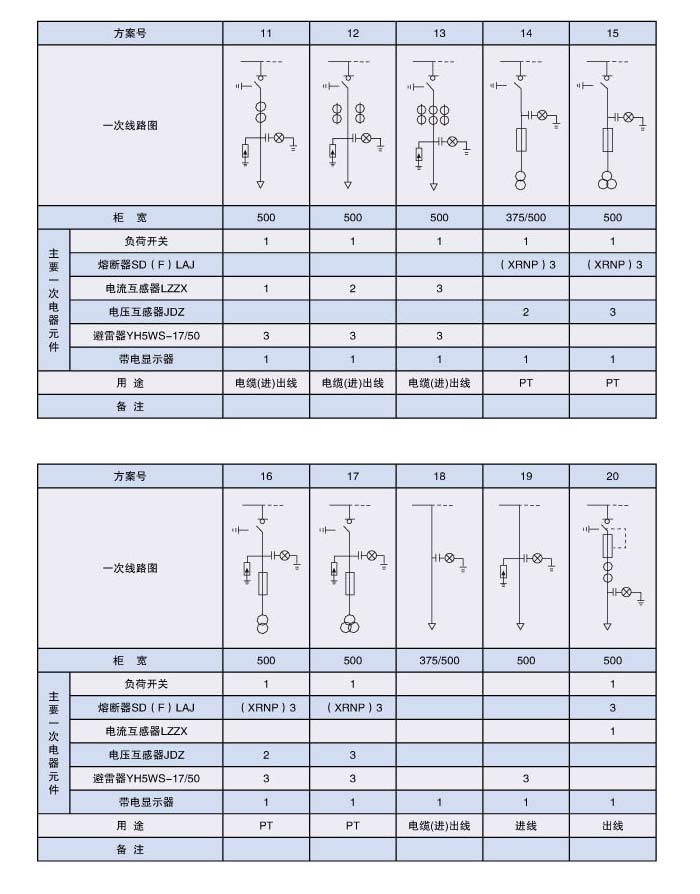

Main Circuit Program

主電路方案
