MNS-A型

低壓抽出式成套開關設備

LOW-UOLTAGE WITHORAWABLE SWITCHGEAR

MNS-A型低壓抽出式成套開關設備（以下簡稱開關柜）是我公司參考瑞士ABB公司制造技術的基礎上，進行改進設計、開發的高級型產品，該產品符合IEC60439國際標準、GB7251.1國家標準、JB/T9661專業標準的要求。

本開關柜適用于交流50—60Hz，額定工作電壓660V以下的供配電系統，作為各工礦企業、化工、大樓賓館、市政建設等配電及控制之用。其技術水準達到同類產品國內先進水平，能適應各種配電系統及智能化操作系統。

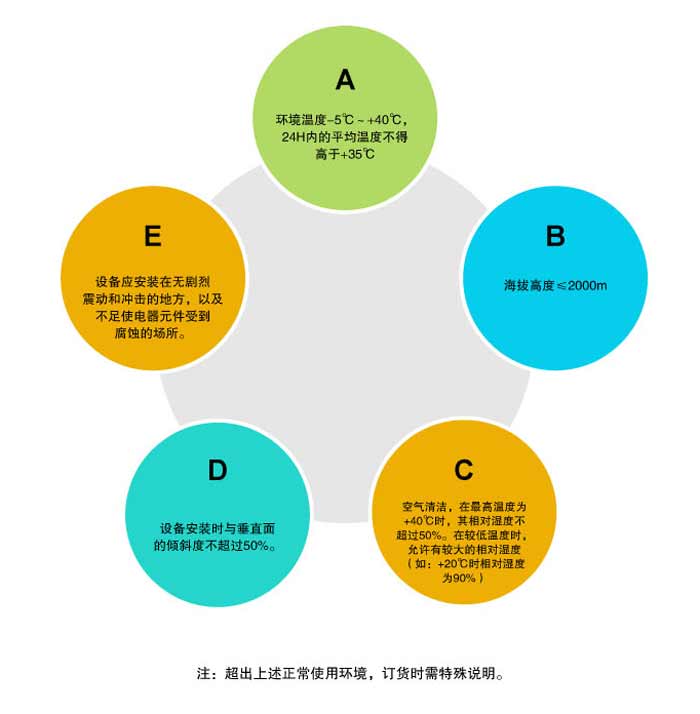

Environmental Condictions

使用環境

Main Technical Parameters

主要技術參數

Characteristics of the product structure

產品結構特點

開關柜為組合式結構，基本骨架由2mm冷軋鋼板彎制成C形型材組裝而成。型材及必要的支撐件通過自攻螺釘或六角螺栓緊固連接成柜架，安裝模數為E=25mm。柜架全部零部件均¾­鍍鋅或噴涂處理，根據方案需要在柜架上配置相應的隔板、安裝板、封板、項蓋以及門組成一臺完整的柜體。

開關柜的每個柜體分隔為三個隔室：即水平母線室（在柜頂部），功能單元室（在柜前部），電纜隔室（在柜后部或柜右側）。室與室之間用鋼板或高強度陰燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，有效防止了因某一功能單元室內的電弧故障事故向其它功能單元和母線室蔓延。

開關柜具有下列明顯特點：

a  技術參數高、系列性強，滿足系統設計需要。

b  設計緊湊，單臺柜容納回路數多，節省占地面積。

c  組裝結構，通用性好，各種方案結構及抽出式功能單元組合靈便。

e  柜內隔室采用鋼板及高強度阻燃塑料功能板，分隔嚴密，安全防護程度高。

f   機械聯鎖機構功能完善，能安全可靠地保證操作的程序性。

g  設計、工藝精良，產品外形美觀。

1、開關柜按用途分類 / CLASSIFICATION BY USE

a  動力中心柜（PC）

    采用ABB的E或F系列、施耐德的MT或MW系列及國產(常熟CW系列、上海精益HA系列、常州¿­隆CKW系列、上海人民RMW系列等)框架智能斷路器。

b 電動機控制中心柜（MCC柜）

   由大小抽屜組裝而成，各回路主開關采用塑殼式斷路器或旋轉式帶熔斷器的隔離開關(隔離開關熔斷器組)。

C 功率因素自動補償柜

2、抽屜分類 / DRAWER CLASSIFICATION

抽屜單元有五種標準尺寸，都是以8E=200mm高度為基礎：

●8E/4  在200mm高度組裝4個抽屜單元；                         ●16E 在400mm高度組裝1個抽屜單元；

●8E/2 在200mm高度組裝2個抽屜單元；                          ●24E 在600mm高度組裝1個抽屜單元；

●8E    在200mm高度組裝1個抽屜單元；

a  抽屜特點：

     抽屜單元有可靠的機械聯鎖裝置，只有當主回路和輔助回路全部斷開的狀態下，才能移動抽屜。

     抽屜通過操作手柄控制具有明顯的合閘、分閘、試驗、抽出和分離位置，并用相應的符號標志表示出來。

     主斷路器的操作手柄和抽屜手柄可加上掛鎖，最多加三把鎖，有效加強安全防范。

b  操作說明

     從“0”至“1”，表示為先將操作手柄向里推進后將手柄從“0”旋轉到“1”即可，退回時不須推

     進，只要將手柄“1”旋向“0”放手后，手柄將自動彈出。

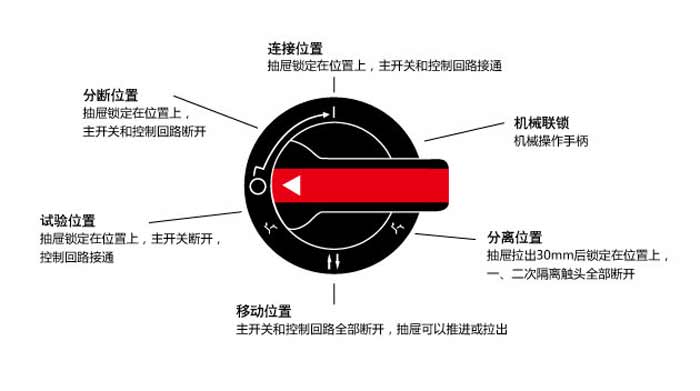

●8E / 4和 8E / 2 抽屜操作手柄位置圖

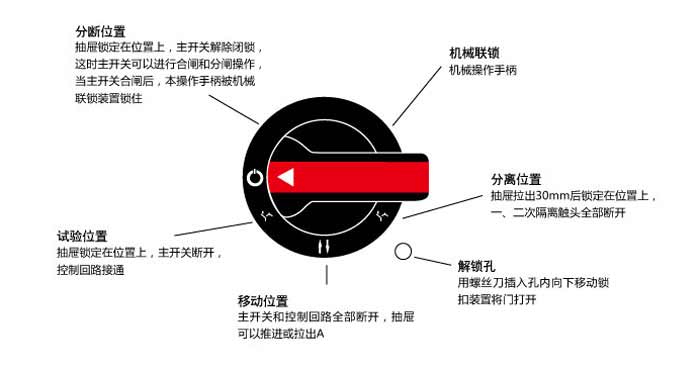

●8E、16E、24E抽屜操作手柄位置圖

●對于8E、16E、24E抽屜單元，有兩個操作手柄，一個是主開關手柄；另一個是抽屜操作手柄。當抽屜操作手柄到達連接位置“”時，機構對主開關解除機械閉鎖，這里主開關手柄可以進行合閘和分閘操作，但是當主開關合閘后，抽屜操作手柄就不能操作。

●在符號標志的右下角有一個解鎖孔，當抽屜在工作位置時，如要開門，只要在孔內向下移動鎖扣即可開門。

3、母線系統 / BUSBAR SYSTEM

a  水平母線 （L1、L2、L3）

    水平母線安裝于柜頂部的母線隔室中，最大電流至5000A。

B 垂直母線

    垂直母線電流最大至2000A，安裝在用阻燃材料分隔的柜中部，既可防止電弧的放電，又能防止人體接觸，通過特殊連接件與主母線連接。

C 中性母線（N線）、保護母線（PE線）和中性保護母線（PEN線）

    中性母線和水平母線一樣放置于柜體頂部，保護母線或中性保護母線平行安裝在功能設備的下部，并貫穿設備全長；分支形式的保護母線垂直安裝在電纜室中；N線與PE線之間，如用絕緣子相隔，則N線與PE線分別使用，二者之間如用導體短接，即成PEN線。

4、保護接地系統 / PROTECT GROUNOING SYSTEMS

a  開關柜的保護電路由單獨裝設的并貫穿于整個排列長度的PE線（或PEN線），和可導電的結構件兩部分組成。

b  開關柜中金屬結構件，除外表的門和封板外，其余都¾­過鍍鋅處理，在結構件的連接處，都經­過精心的設計，使其能通過一定的短路電流。

Installation，Use and maintenance

安裝、使用、維護

a  當開關柜運達目的地后首先應檢查包裝箱是否完整，若開關柜不是立即安裝使用，應存放在干燥清潔之處。

b  開關柜推薦為離墻安裝式，安裝基礎平面要求平整，基礎槽鋼的水平誤差為1/ 1000，總長偏差±3mm。

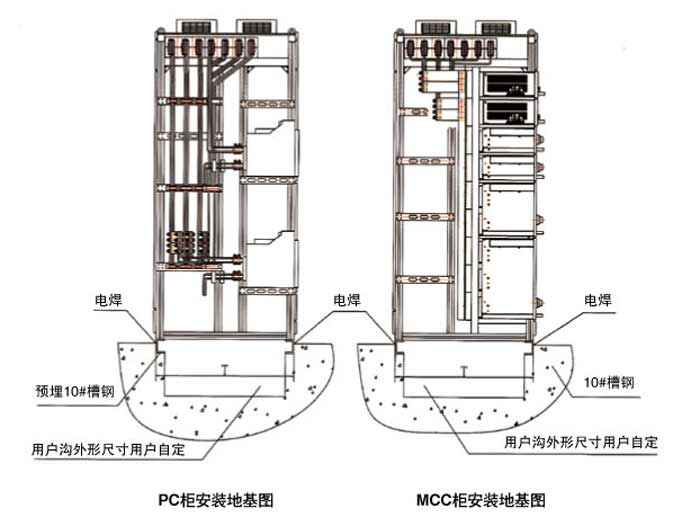

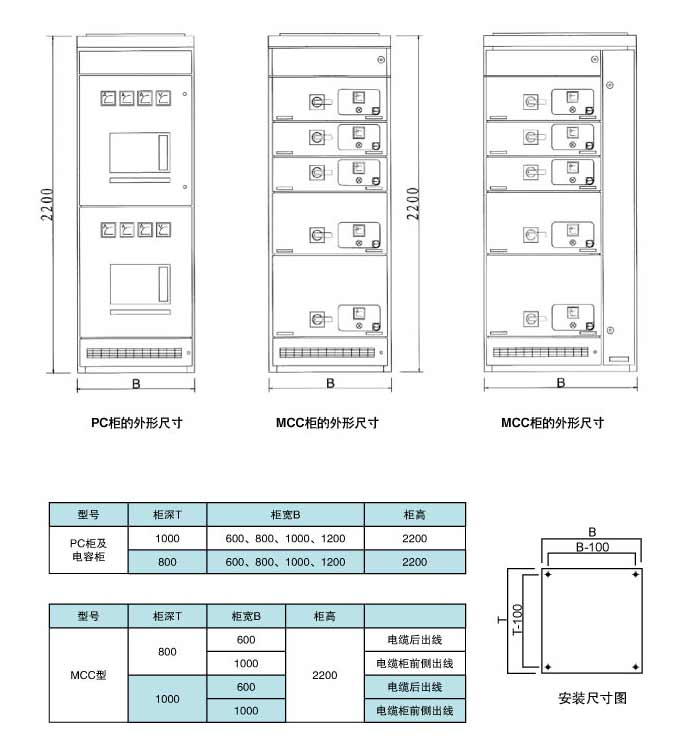

c  開關柜按柜架尺寸圖就位后，首先應檢查每臺開關柜與底面是否垂直，否則允許用墊塊校正，然后將整個排列

    的底框用連接板連接起來，安裝好排列螺釘，再與基礎槽鋼進行焊接（基礎槽鋼由用戶自備），地基安裝參見上圖

e  開關柜聯屏安裝時，應在聯屏孔部位用螺栓緊固。

f  當母線橋中的額定電流≥2000A時，橋身中央與配電室頂板之間需加裝吊索。

g  接好電纜后，套上電纜頭護套，開關柜底部應封閉，以防小動物爬入柜內造成短路事故。

h  開關柜在安裝或調整后，投入運行前，需進行以下各項檢查和試驗。

    ●檢查開關柜內，安裝的電器設備和接線是否符合圖紙要求，線端是否標有編號，接線是否整齊牢固。

    ●檢查開關柜內所安裝的電器設備接觸是否良好，是否符合該電器本身的技術條件。

    ●用手動操作各種開關，應操動靈活，無異常和卡軋現象。

    ●檢查機械聯鎖、電氣聯鎖開關柜動作的正確可靠性。

    ●檢查主電路和控制回路的絕緣電阻是否符合規定要求，接地開關柜是否接觸牢靠。

    ●檢查開關柜內有無異物及各部件的安裝螺釘是否有松動現象。

    ●對控制回路進行通電動作試驗，所有表計、繼電器動作是否正確。

    ●抽出式功能單元操作須知。

    ●抽屜底部應正確插入導向件后，才能向柜內推動，否則將會發生撞壞抽屜或À­不出等不良現象。

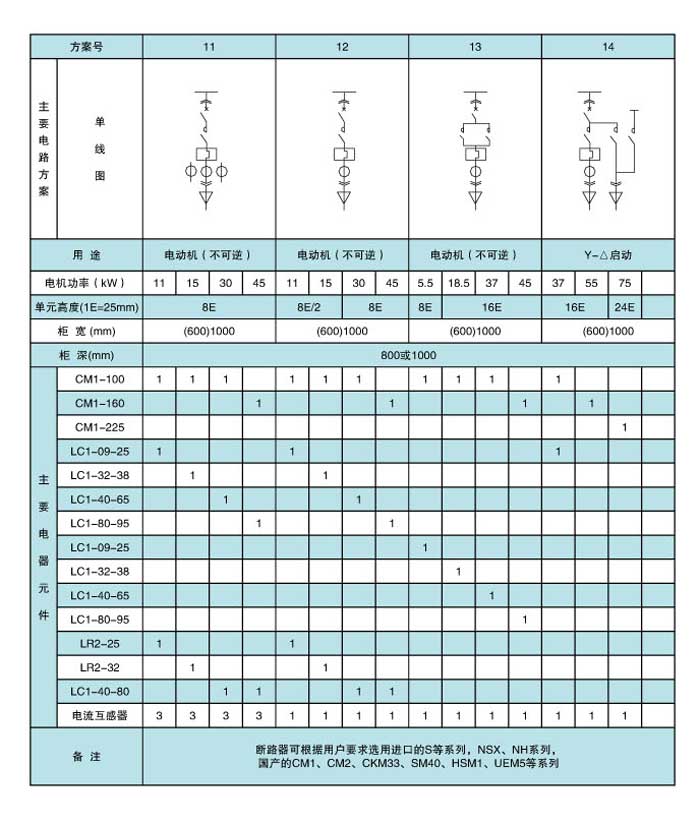

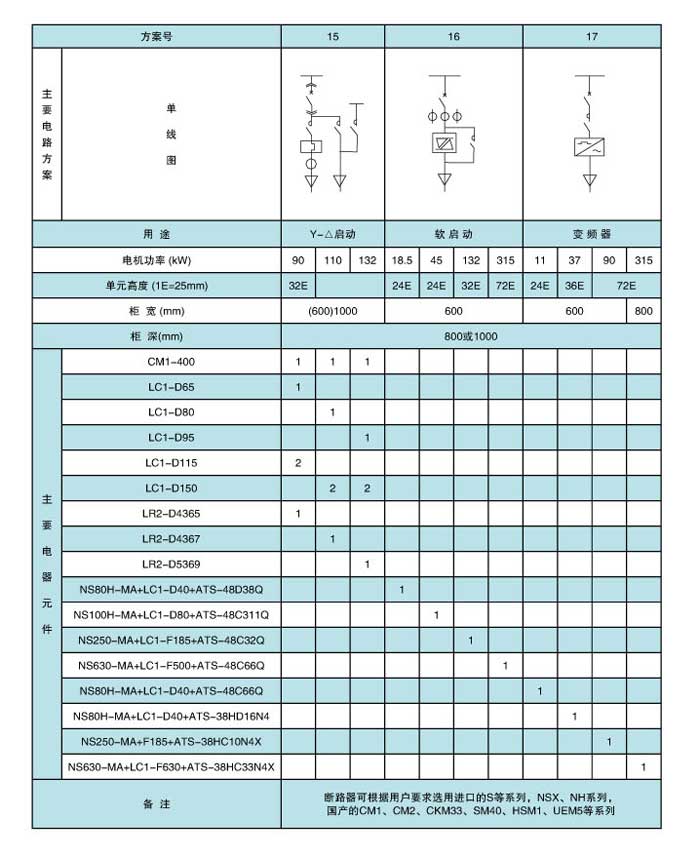

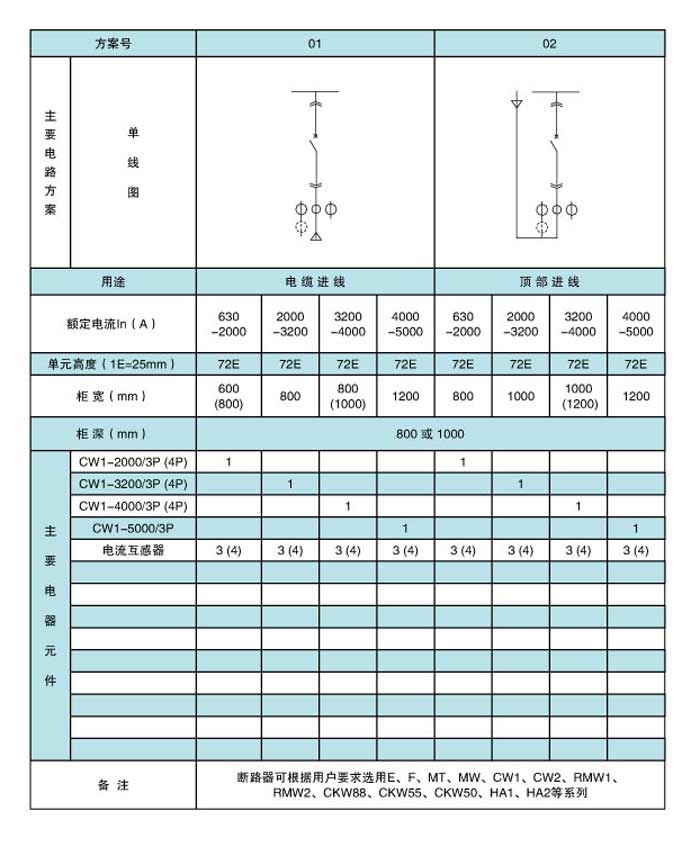

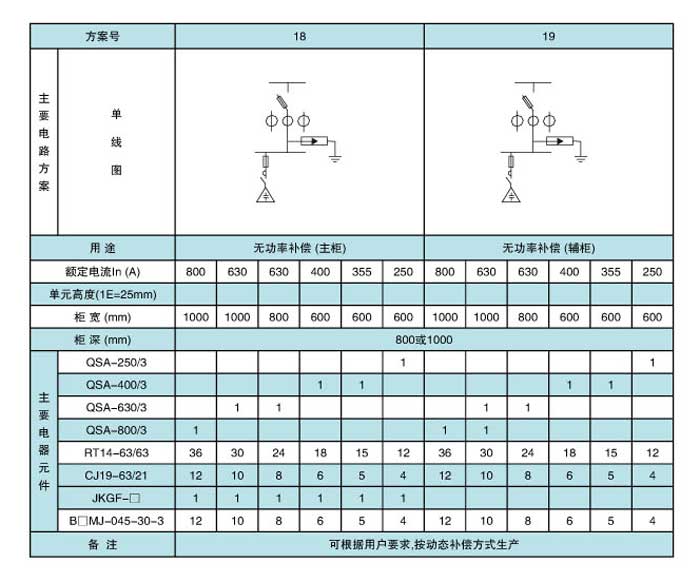

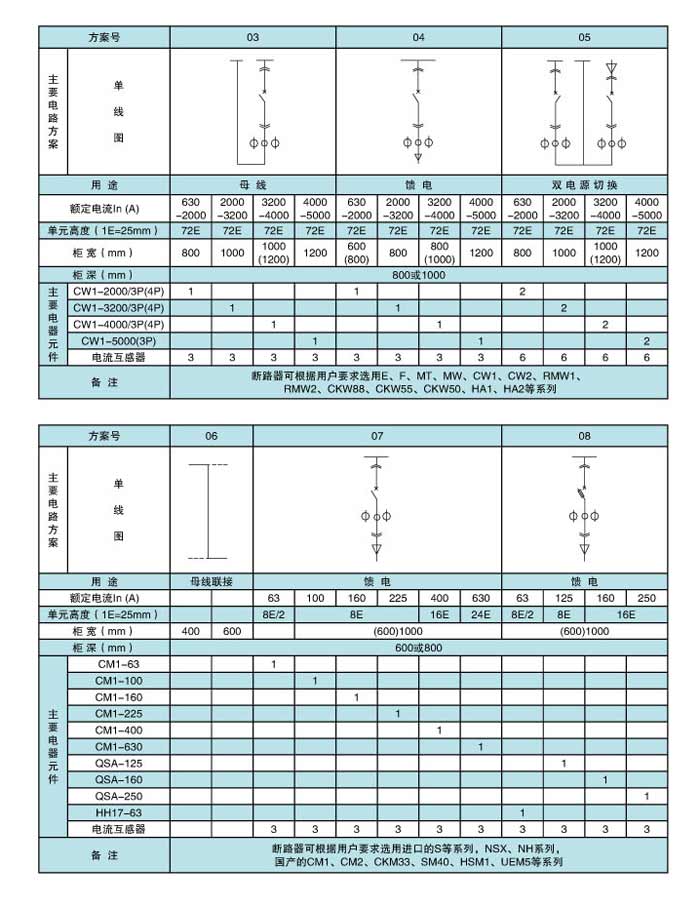

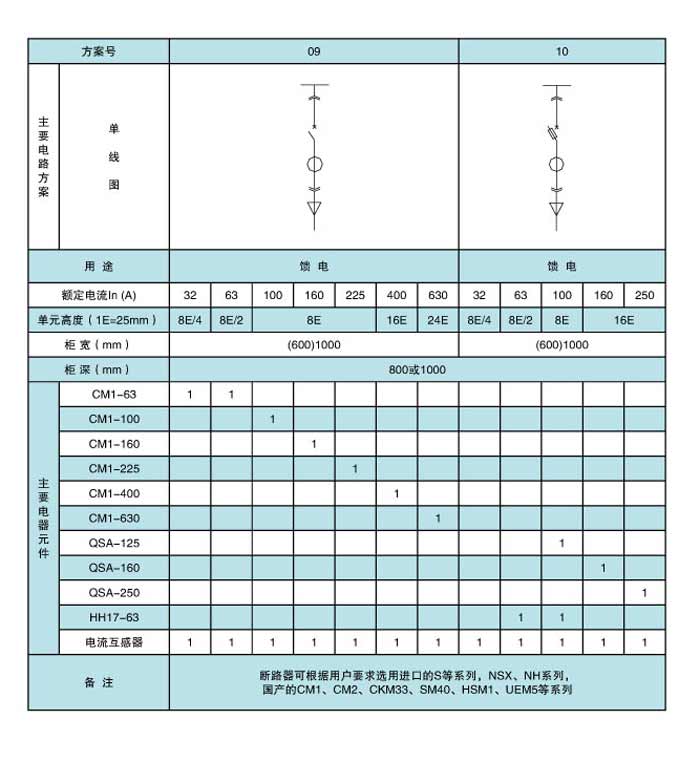

Main Circuit Program

主電路方案

Ordering Information

訂貨須知

a  用戶訂貨時應注明產品型號、名稱、數量

b  開關柜的排列圖，一、二次線路圖，主電器元件的型號及參數

c 如客戶有其它要求時請?jiān)谟嗀洉r(shí)提出
