PGL/XL/XM

配電屏/動力配電箱/照明箱

DISTRIBUTION PANEL/POWER DISTRIBUTION BOX/LIGHTING BOX

PGL/XL/XM是根據能源部主管部門，廣大電力用戶及設計部門的要求，本著安全、¾­濟、合理、可靠的Ô­則而設計的新型低壓配電柜。本柜適用于發電廠、變電站、廠礦企業等電力用戶需要的交流頻率50Hz，額定工作電壓380V、額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

產品已通過中國強制性（3C）認證，符合IEC60439-1、GB7251.1 JB/T5877等標準。

XL 動力配電箱

1、用途

XL動力配電箱用于工礦企業，交流頻率50Hz、電壓500V下IT系統，TN-C系統、TT系統、TN-C-S、TN-S電力系統中

2、產品型號及含義

3、結構形式

●XL型動力配電箱系封閉式，外殼用鋼板彎制而成，刀開關操作手柄于箱前右側上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流母線間的電壓，配電箱前面有門，門打開后，配電箱內全部設備敞露，便于檢修維護。

●XL型動力配電箱均采用國內自行設計的新型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可安裝操作按鈕和指示燈。

●XL型動力配電箱執行標準GB7251，防護等級為IP43，焊接結構，單扇開門，也可以根據用戶需要而定，（可選擇焊接固定式或型材組合式）。

4、外形及安裝尺寸

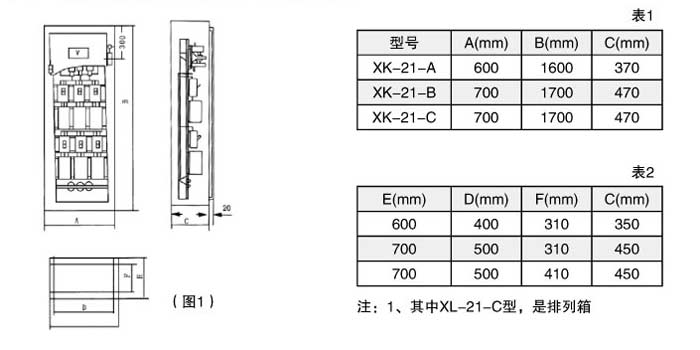

XL型動力配電箱外形尺寸見圖1、表1、安裝尺寸見表2

PGL 配電屏

1、用途

   PGL配電屏用于工礦企業，交流頻率50Hz、電壓400V、電流至630A電力系統中作動力、照明及配電之用，配電屏符合GB7251.1《低壓成套開關設備和控制設備》和GB/T5877-2002《低壓固定封閉式開關設備》等標準。

2、產品型號及含義

3、結構形式

●骨架采用FA冷軋型鋼和優質冷扎鋼板加工成結構件，用螺栓組裝而成。

●裝置分上、下兩室，上室為主回路，下室為分支回路，上、下室之間用金屬隔板隔離。主開關與小室門有機械聯鎖裝置，主開關合閘時則小室門不能打開，但非常情況下亦能解鎖開門。

●裝置采用模數化設計，搭接靈活，反板可拆除，便于出線回路做排。裝置頂部可加裝頂母排。

●進出線方式分類：上進上出、上進下出、下進上出、下進下出。裝置通用外形尺寸見下表：

4、外形及安裝尺寸

●裝置一般由單臺或2~3臺并列組裝后出廠，并列組裝單元寬度小于或等于2000mm。

●裝置安裝前，首先應檢查裝置與底面是否垂直，安裝基礎平面要求平整，基礎槽鋼的水誤差為1/1000，總長偏差為±3mm。

●裝置排列好后，安裝拼柜螺釘，爾后再與礎槽鋼緊固或焊接。

●裝置的外形及安裝尺寸見圖。

XM 照明箱

1、用途

XM照明箱是金屬結構箱體，是根據元件型號、規格、數量設計組裝成各種控制功能的照明箱，箱體尺寸可根據需要任意選擇，使結構緊密到相當完美的組合。門與箱體結合部分貼有密封橡皮，防止液體滲入。門上可安裝透明視窗，進出線孔加蓋密封，門開戶角大于90°轉動靈活，箱體采用1.2~5mm的冷軋板焊接而成，分明裝、戶外裝，適于工業，建筑，工礦，高層大廈、車站、醫院、學校、機關及一些特殊的環境中，產品符合GB7251.1等標準。

2、產品型號及含義

3、技術數據

額定電壓交流380V/220V。額定絕緣電壓400V / 660V

額定電流不能超過400A。

短時耐受電流6、15KA。防護等級成套IP30，箱體IP43。

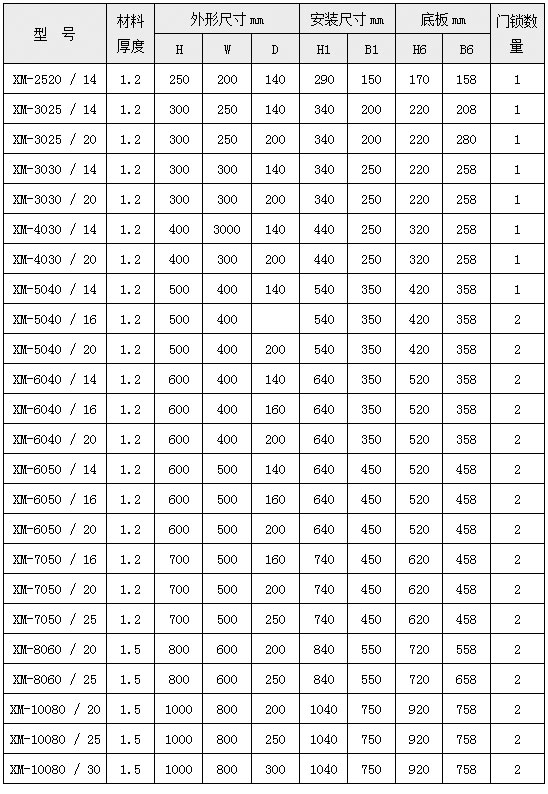

4、外形及安裝尺寸
